喷吸钻系统工作原理

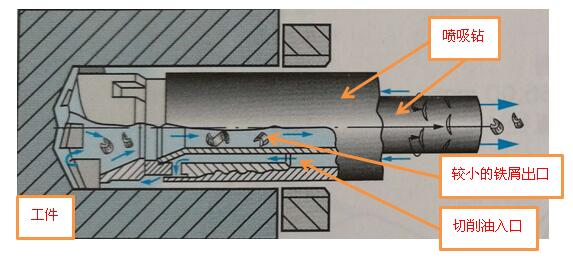

喷吸钻系统的工作原理主要基于压力切削液的喷射与排屑机制。以下是其工作原理的详细描述：

1. **切削液的注入**：切削液从进液口流入连接套，其中约三分之一的切削液通过内管四周的月牙形喷嘴喷入内管。由于牙槽缝隙很窄，切削液喷出时产生的喷射效应能使内管里形成负压区。

2. **形成负压区**：另外三分之二的切削液经内管与外管之间流入切削区，汇同切屑被负压吸入内管中，迅速向后排出，增强了排屑效果。

3. **排屑效果**：这种吸入式排屑方式使得切屑能够迅速向后排出，显著提高了排屑效率和整体加工性能。

4. **喷吸钻刀齿排列**：喷吸钻刀齿排列有利于分屑。切削液从进液口流入连接套，其中三分之一从内管四周月牙形喷嘴喷入内管。由于牙槽缝隙很窄，切削液喷出时产生的喷射效应能使内管里形成负压区。另三分之二切削液经内管与外管之间流入切削区，汇同切屑被负压吸入内管中，迅速向后排出，增强了排屑效果。

5. **系统组成**：喷吸钻主要由钻头、内钻管、外钻管三部分组成。钻头与钻管靠方形螺纹联接。

通过这种精心设计的喷吸钻工作原理，能够确保在高效率和高精度的切削过程中，有效排除切屑，从而提升加工质量和生产效率。
